法蘭閘閥是連接方式為法蘭的閘閥，法蘭閘閥在大口徑管路中使用時穩定可靠，所以在大流量高壓管路上普遍選用法蘭閘閥。目前，在制造法蘭閘閥時將閥體和其兩端的法蘭鑄造成一體，在現場連接管道安裝時，管路長度無法尺寸調節，安裝難度大，很難實現與管道無滲漏連接。有一種采用法蘭伸縮器安裝在管道上，利用伸縮器的長度調節補償與管道的密封性，安裝不方便，還間接增加滲漏節點，無法消除安全隱患。再是，固定式法蘭閘閥采用外裝式閥桿結構，閥桿O型圈橡膠件為易損件及易老化件，閥門在使用過程中閥桿處出現泄漏或卡死，需停止管道供應才可以進行維修，若在供水管路系統中拆裝維修，直接影響千家萬戶的供水問題。

目前法蘭閘閥的法蘭體和閥桿容易產生滲漏問題，設計軟密封的法蘭和閥桿的多層密封結構，達到在維修時不中斷流通，平常不滲漏的法蘭閘閥。

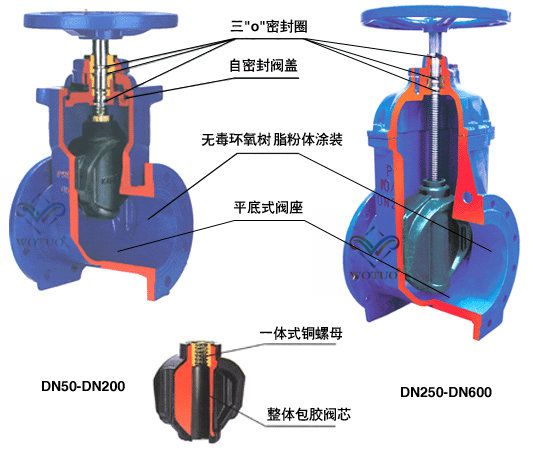

軟密封法蘭閘閥包括閥體固接于閥體上端面的閥蓋，位于閥體內的閘板，螺接于閘板上端的閥桿，固接于閥桿上的手輪，閥體設有進口端和出口端，其特征在于：進口端和出口端分別連接有一松套法蘭，松套法蘭包括一法蘭體，嵌套于法蘭體上的軟密封墊，內嵌于法蘭體內的O型圈一，軟密封墊為錐形密封墊，軟密封墊錐面與所述法蘭體相套緊；閥桿外套一止推軸承，止推軸承外套有軸承套，止推軸承內設有O型圈二與閥桿形成密封，閥桿上還卡嵌有O型圈三和O型圈四。

采用可移動法蘭進行長度微調，通過錐形軟密封墊密封補償，保證法蘭與閥門管徑的密封，避免固定式法蘭閘閥連接產生的間隙而影響密封性，代替法蘭伸縮器結構方式，減少法蘭伸縮器和安裝連接處的漏點，減少安裝空間，安裝方便。采用止推軸承和對開圓環與O型圈安裝在閥桿上，內裝在閥蓋里面，實現帶壓操作更換閥桿上兩道O型圈，避免閥桿受高壓沖動及液體泄漏。采用內裝式閥桿結構，可在有壓力及不斷供情況下拆卸壓板，更換閥桿O型圈及壓板O型圈，避免因維修而影響正常供應。
